Solar Combiner Box 6 Strings
hvorfor velge oss
Våre produkter
Våre produkter inkluderer strømbrytere, panelkort, AC-kontaktorer, målere, releer, sikringer, kontrollenheter og mye annet elektrisk tilbehør som LED-belysning.
Våre sertifikater
Changsong har oppnådd ISO9001 kvalitetssystemsertifisering, ISO14001, OHSAS18001, CB-sertifisering, SEMKO og CE-sertifisering. Våre produkter er hjertelig velkommen, ikke bare på hjemmemarkedet, men også i utenlandske markeder år etter år.
Vårt selskap
Chang Song Electric Co., Ltd. ble grunnlagt i 1995. Med mer enn 35,000㎡ produksjonsplass og 260 ansatte, har det blitt en av de ledende produsentene av industrielle elektriske produkter i Kina. Det er også en av de tidligste fabrikkene i bransjen, med nesten 20 års erfaring med å produsere og utvikle elektrisk utstyr.
Våre fordeler
Changsong eier et moderne FoU-senter for utvikling av elektriske produkter, med en komplett linje med høyteknologisk støpe- og produksjonsutstyr og sterk teknisk støtte. I tillegg er avanserte designfunksjoner drevet av førsteklasses ingeniørteam med overlegne industrielle datasystemer.
Relatert produkt
Kombibokser tar flere kildekretser og kombinerer dem i en enkelt utgang. De finnes vanligvis mellom modulene og omformeren.
"Effektiv og praktisk, 12 i 1 ut DC-bussboks, multiport-design for å møte dine behov, gjør kabeladministrasjonen enklere."

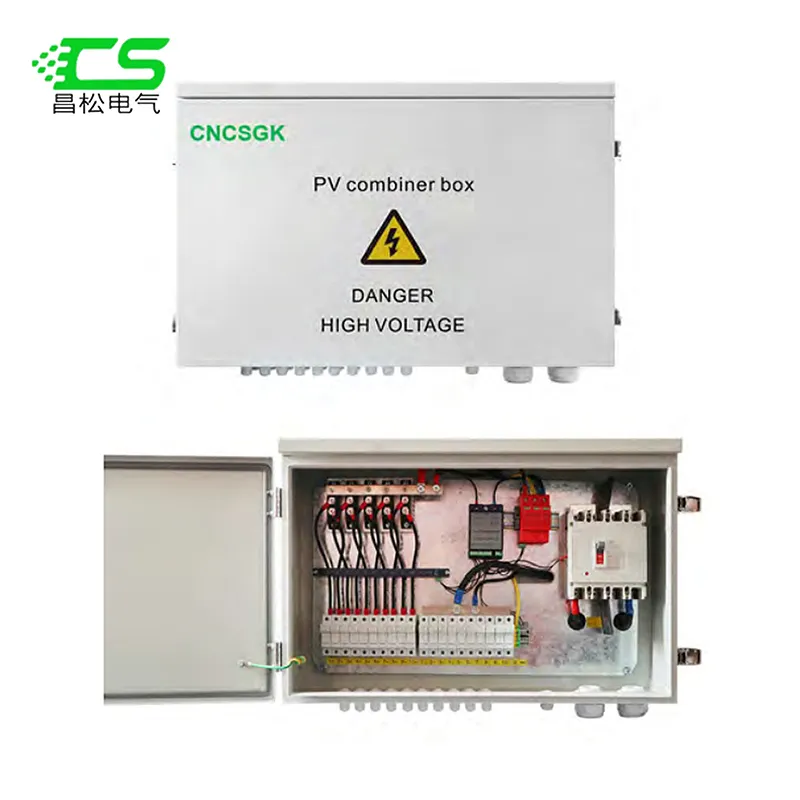

Kombibokser i CNCSGK CSPVB-serien kan romme opptil 36 inngangskretser ved 600 VDC, 1000 VDC eller 1500 VDC. Hver kanal er med en sikring. Utgangssiden Er utstyrt med lynbeskyttelse og en effektbryter. Det forenkler inngangsledningen til DC-strømfordelingsskapet og omformeren betraktelig. Realiser lynbeskyttelse, kortslutningsbeskyttelse og jordingsbeskyttelse.
Beskrivelse
-Høy pålitelighet
Med DC FUSE
Med DC overspenningsbeskyttelsesenhet
Med DC-bryter eller DC-lastisolasjonsbryter.
* Sterk tilpasningsevne
Høy effektivitet og sikkerhet, lynbeskyttelse, DC samleskinne lynbeskyttelse, stabil og pålitelig.
- Effektiv beskyttelse: Bruken av avansert teknologi, forhindrer effektivt lynskader på utstyret, for å sikre stabil drift av utstyret.
Profesjonell AC-bussboks, effektiv, trygg og pålitelig, for å gi stabil strømstøtte til ditt elektriske utstyr!
Den fotovoltaiske koblingsboksen brukes i det fotovoltaiske kraftgenereringssystemet for å redusere forbindelseslinjen mellom solcellemodulen og omformeren. Gjennom beskyttelse av fotovoltaiske spesialsikringer, kretsbrytere og lynbeskyttere, forbedres påliteligheten, og vedlikeholdet av systemet er praktisk. Brukere kan i henhold til vekselretterinngang DC-spenningsområde, et visst antall spesifikasjoner av de samme solcellemodulene i serie for å danne en fotovoltaisk modulserie, og deretter en rekke serier koblet til fotovoltaisk array lynsamleskinne, gjennom lynavlederen og kretsen bryterbeskyttelsesutgang, praktisk tilgang til post-inverter.
Skapet er laget av varmgalvanisert stålplate, skapets struktur er trygg og pålitelig, og har nok mekanisk styrke til å sikre at komponentene ikke ristes eller deformeres etter installasjon og drift. Beskyttelsesklasse IP65, med vanntett, aske, rust, saltspray, for å møte kravene til utendørs installasjon; Opptil 24 solcellepaneler kan nås samtidig; De positive og negative polene til hver batteriserie er utstyrt med fotovoltaiske sikringer for beskyttelse, og sikringsbasen og sikringen brukes sammen for å redusere eierens senere vedlikeholdskostnader og effektivt beskytte den personlige sikkerheten til vedlikeholdspersonell; DC-utgangsbussen er utstyrt med fotovoltaisk lynavleder. Positiv til jord, negativ til jord, positiv og negativ mellom den positive og negative overspenningsvernfunksjonen bussboksen er utstyrt med en modulær intelligent deteksjonsenhet for å oppdage strøm, utgangsspenning, bokstemperatur, lynavledertilstand, strømbrytertilstand for hver serie av komponenter;
(1) Profesjonell lynbeskyttelsesytelse, unngå effektivt skade på elektrisk utstyr, kombinert med avansert lynbeskyttelsesteknologi, for å gi omfattende beskyttelse for ditt elektriske system.
(2) Kvalitetssikring, utmerket teknologi
Styrken til fabrikkproduksjonen, streng kvalitetskontroll, for å sikre at hvert produkt oppfyller industristandarden.
(3) Profesjonelt team service intimt
Ettersalgsserviceteam, klar til å løse problemer for deg, slik at brukerne kjøper mer trygg
(4) Allsidig garanti for å kjøpe bekymringsfritt
Forsiktige og gjennomtenkte etter-salg beskyttelsestiltak, slik at brukerne kjøper uten bekymringer
Hva er Solar Combiner Box 6 String?
En solcellekombinasjonsboks designet for seks strenger er et elektrisk kabinett spesielt utviklet for fotovoltaiske (PV) systemer. Den tjener hensikten med å aggregere DC-utgangene fra seks individuelle strenger av solcellepaneler til en enkelt utgang som mates inn i en solcelleinverter.
Rengjør innsiden av kombiboksen
Det er viktig å holde innsiden av kombineringsboksen ren. Rengjøring kan gjøres med såpe og et mykt fuktig håndkle, men hold kombiboksen tørr med et tørt håndkle etter rengjøring.
Sjekk interne ledningstilkoblinger
Dobbeltsjekk om kombineringsboksen har sluttet å fungere. Bruk isolasjonshansker og kontroller de tilkoblede ledningene for løshet og oksidativ forringelse i utsatte områder. Utskifting av materialer skal gjøres av personer med faglig elektrokunnskap.
Bytt ut en sikring som har gått
Etter at sikringen har gått, kan den ikke brukes igjen, den kan bare byttes. Før du skifter sikringen, sørg for å ta hensyn til strømbryteren, koble fra strømbryteren og sjekke med et multimeter før du skifter sikringen.
Sjekk overspenningsbeskytteren
Sjekk om vinduet på overspenningsvernet er grønt. Hvis den er rød, betyr det at den har feilet og modulen må skiftes ut.
Inne i en solcellekombinasjonsboks er det komponenter som hjelper den til å fungere trygt, som er å konsolidere individuelle strengkretser til én. Hovedkomponentene som kan finnes i en typisk boks inkluderer strømbrytere, sikringer, overspenningsvernenheter, frakoblingsbryter og en samleskinne.
DC effektbryter
Strømbryterne hjelper til med å beskytte kretsene som kjører inn i kombinatoren mot elektriske feil som kan forårsake for høy spenning. Antallet og vurderingen deres avhenger av størrelsen på solsystemet ditt.
Solar sikring
Som en del av beskyttelsestiltakene avsluttes kretsene fra arrayet i en serie sikringer for strengbeskyttelse. Under en feil vil disse sikringene gå og kutte av den berørte kretsen. Igjen vil typene sikringer avhenge av størrelsen på panelene og strengene dine.
Overspenningsbeskyttelsesenhet
En SPD er også en av de viktigste PV-kombinasjonsbokskomponentene. Den kobler kretsene til jord, og gir beskyttelse mot elektriske overspenninger som kan skje.
DC frakoblingsbryter
Dette er en bryter som du kan bruke til raskt å koble fra strømmen når det er nødvendig. Bryteren kan isolere en del av systemet, enten i en nødsituasjon eller for vedlikeholdsformål.
Samleskinne
Dette er en mekanisk leder (stripe eller skinne), og hvis rolle er å kombinere de forskjellige kretsene til en. Den er i hovedsak plassert bak de nevnte komponentene der alle ledningene går til den før den når hovedbryteren.
Hvilke elektriske parametere bør vurderes når du velger Solar Combiner Box 6 String?
Inngangseffektparametere
Inngangseffekten til solcellekombinasjonsboksen er en av hovedbetraktningene i utvelgelsesprosessen. Denne parameteren refererer til den maksimale inngangseffekten som solcellekombinasjonsboksen tåler. Når du velger, er det nødvendig å bestemme inngangseffektparametrene til solcellekombinasjonsboksen basert på den totale installerte kapasiteten og forventet kraftproduksjon til solcellestasjonen.
Inngangsspenningsparametre
Inngangsspenningsparametere er en annen viktig faktor ved valg av en solcellekombinasjonsboks. Denne parameteren refererer til den maksimale inngangsspenningen som en solcellekombiboks tåler.
Antall kretser
Bestem antall inngangskretser, vanligvis lik strengtelling;
Bestem antall utgangskretser, denne parameteren avhenger hovedsakelig av systemeffekt og brukte omformere;
Maksimal strøm
Bestem nominell toppverdi for PV-strenger, vanlige strømmer er under 15A og 20A;
Velg passende kretsnummer og maks strøm i henhold til mengden og spesifikasjonene til solcellepaneler.
Lynnedslagsbeskyttelse
Fotovoltaiske (PV) solcellekombibokser bør ha overspenningsbeskyttelsesfunksjoner for å unngå innvirkning fra tordenvær på hele solenergisystemer.
Omvendt strømningsbeskyttelse
I nettbaserte systemer bør solcellekombinasjonsbokser ha omvendt strømningsbeskyttelse som forhindrer at strøm strømmer tilbake til nettet og forårsaker skade.
Overbelastningsbeskyttelse og kortslutningsbeskyttelse
For å beskytte systemet mot overbelastning eller kortslutningsskader, velg solcellekombiboks med disse funksjonene.
Kommunikasjonsfunksjon
Moderne solenergisystemer bruker ofte fjernovervåking som laster opp driftsdata gjennom hovedkontrolleren til skyen for administrasjons-/kontrollformål.
Overvåkingsfunksjon
Overvåkingsfunksjon er avgjørende for sanntidssporingsytelse;
Inkluderer typisk likespenning/strøm samt bryterstatus/temperatur/fuktighet etc.
Beskyttelsesnivå
Beskyttelsesnivå er en viktig indeks ved valg av en solcellekombinasjonsboks. Denne parameteren evaluerer den beskyttende ytelsen til solcellekombinasjonsboksen, inkludert støvtett, vanntett og anti-korrosjonsaspekter.
Temperaturområde og arbeidsmiljø
Vurder arbeidstemperaturområdet og forholdene for solcellekombinasjonsboksen;
Strengelederen rundt hver streng ligger på en sikringsterminal. Gjennom dette blir utgangen fra Photovoltaic Fuse for Solar PV Systems-inngangene kombinert på en enkelt leder, som dermed kobles til en DC-AC/AC-DC-omformer. Kombinasjonsboksen kan også utføre andre funksjoner, og du kan bruke den til å overvåke forholdene til stikkene og annet relatert utstyr. Dessuten kan du bruke den for rask fjernavstenging av hele apparatet.
De hjelper til med å konsolidere all den innkommende kraften til en solid energikilde. Dette bidrar til å redusere energisvinn. I sin tur øker det også utgangen eksponentielt. Til slutt sparer det store investeringer og reduserer lønnskostnadene. Nå er bruken av kombinasjonsboksen ikke obligatorisk. Du kan utelate bruken hvis strengene er færre.
Vanligvis kan du ikke bruke disse enhetene når strengene er mindre enn 4, da du kan koble tre enkeltstrenger direkte til en DC-AC/AC-DC-omformer. Derfor kan du bruke disse enhetene hovedsakelig til prosjekter der det er et stort antall stikk.
Typer Solar Combiner Box 6-strengs
Strengekombibokser
Strengekombibokser er blant de vanligste typene som brukes i solcelleinstallasjoner, spesielt i store prosjekter. De kombinerer utgangene fra flere strenger av solcellepaneler, hver med flere moduler koblet i serie. Strengene kobles sammen inne i boksen og kobles til omformeren eller DC-hovedbussen. Stringkombinasjonsbokser er verdsatt for sin enkelhet, skalerbarhet og kostnadseffektivitet, noe som gjør dem ideelle for ulike bruksområder, alt fra hustak til bruksskala solfarmer.
Array Combiner Boxer
Array-kombinasjonsbokser henvender seg til solcelleinstallasjoner med et høyere antall individuelle solcellepaneler, der organisering av paneler i strenger kanskje ikke er gjennomførbart eller effektivt. I stedet for å kombinere paneler til strenger, kombinerer array-kombinasjonsbokser utgangene fra individuelle paneler individuelt. Denne tilnærmingen gir mer fleksibilitet i systemdesign og gir bedre kontroll over overvåking og vedlikehold på panelnivå. Array-kombinasjonsbokser brukes ofte i kommersielle og industrielle solenergiprosjekter, der maksimering av energiproduksjon og systempålitelighet er avgjørende.
Smarte kombibokser
Smarte kombinasjonsbokser representerer banebrytende innen solenergikombinasjonsteknologi, og integrerer avanserte overvåkings-, kommunikasjons- og kontrollfunksjoner. Utstyrt med innebygd datalogging, fjernovervåkingsmuligheter og kommunikasjonsgrensesnitt (som Ethernet eller Modbus), muliggjør smarte kombinasjonsbokser sanntids ytelsesovervåking og diagnostikk på modul- eller strengnivå. Ved å gi praktisk innsikt i systemytelse og helse, gir smarte kombinasjonsbokser operatører mulighet til å optimalisere energiproduksjonen, identifisere potensielle problemer proaktivt og forbedre den generelle systemets pålitelighet og oppetid. Mens smarte kombineringsbokser krever en høyere initial investering, rettferdiggjør deres langsiktige fordeler i form av forbedret ytelse, vedlikeholdseffektivitet og forvaltning av eiendommen utgiftene, spesielt i kommersielle og bruksmessige solcelleinstallasjoner.
DC kombibokser
DC-kombinasjonsbokser er designet spesielt for å aggregere DC (likestrøm)-utgangene til solcellepaneler og levere dem til omformeren eller DC/DC-omformere. Disse boksene har strømbrytere eller sikringer for hver streng eller rekke paneler for å gi utmerket overstrømsbeskyttelse og feilisolering. DC-kombibokser er designet for å motstå påkjenningene i utendørssituasjoner, med tøffe innkapslinger og værbestandige forseglinger som beskytter interne komponenter mot fuktighet, støv og alvorlige temperaturer. De er essensielle komponenter i både nettbundne og off-grid solcellesystemer, og gir et avgjørende grensesnitt mellom solcellepanelet og resten av PV-systemet.
AC kombibokser
Mens de fleste kombineringsbokser omhandler likestrøm, kommer AC-kombinasjonsbokser inn i systemer der likestrøm konverteres til AC (vekselstrøm) av strenginvertere eller sentrale omformere. AC-kombinasjonsbokser samler utgangene fra flere omformere, og kombinerer dem til en enkelt AC-utgang som kan mates inn i nettet eller distribueres i anlegget. Disse boksene integrerer vekselstrømbrytere, overspenningsvernenheter og overvåkingsutstyr for å sikre sikkerheten og effektiviteten til vekselstrømfordelingen. AC-kombinasjonsbokser er integrerte komponenter i netttilkoblede solcelleinstallasjoner, der de letter sømløs integrasjon med forsyningsnettet og overholdelse av nettsammenkoblingskrav.
Sertifiseringer
Vår fabrikk
Changsong Cows moderne FoU-senter for utvikling av elektriske produkter med full linje av høyteknologisk støping, produksjonsutstyr og stor styrke til teknisk støtte, i tillegg til avanserte designkrefter drevet av førsteklasses ingeniørteam med superindustrielle datasystemer. Dermed er hver del av produktet fullt ut sikret med topp pålitelig kvalitet, vitenskapelig og ny design samt utmerket utførelse.
